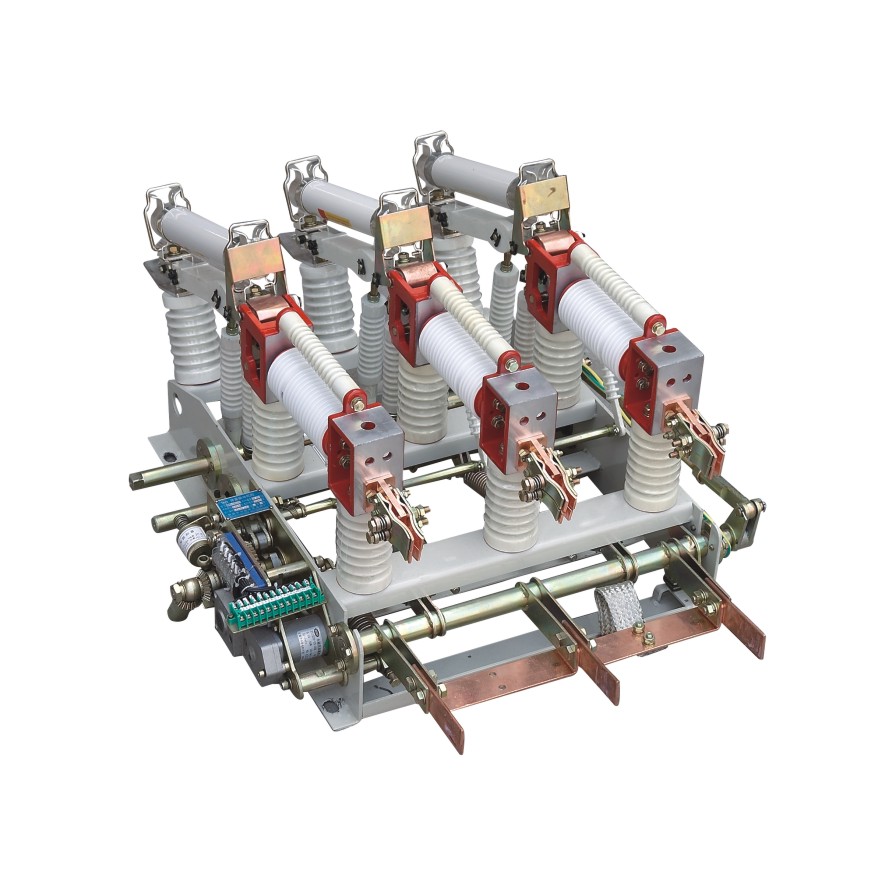

FZN21高壓真空負荷開關及組合電器，適用于三相交流12kV, 24kV 和40.5kV、50/60HZ的電力系統中，或與成套配電設備及環網開關柜，組合式變電站 等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。該產品技術 性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓1kV以上52kV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電 器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804《交流高壓負荷開關》的規定。 該型負荷開關及組合電器主要由框架、隔離開關（組合器的限流熔斷器在隔離開關上）、真空開關管、接地開關、彈簧操作機構等組成。具有開斷能力 大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。還具有開斷額定電流、過載電流，熔斷器組合電器可開斷短 路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口。隔離開關、真空開關，接地開關之間互相聯鎖（機械聯鎖），以防止誤操作，達到真正五防 的安全技術標準。
技術參數
FZN21技術參數 |
|
|
|
|
額定電壓 | kV | 12 | 24 | 40.5 |
額定電流 | A | 630 | 630 | 630 |
額定頻率 | Hz | 50/60 | 50/60 | 50/60 |
額定短路關合電流 | kA Peak. | 50 | 31.5 | 31.5 |
額定峰值耐受電流 | kA Peak. | 50 | 50 | 50 |
短時耐受電流 | kA eff. |
|
|
|
1秒 |
| 25 |
|
|
3秒 |
| 20 | 20 | 20 |
最大開斷電流（連熔斷器使用時） IEC 62271-105(IEC 420 1990-11) | A | 2000 | 2000 | 1700 |
最大熔斷器電流（XRNT 熔斷器） | A | 200 | 200 | 100 |
額定短時工頻耐受電壓 50Hz 1 min,: |
|
|
|
|
- 相間及對地 | kV | 42 | 65 | 95 |
- 斷口間 | kV | 48 | 79 | 110 |
額定雷電沖擊耐受電壓1.2/50μs |
|
|
|
|
- 相間及對地 | kV | 75 | 125 | 185 |
- 斷口間 | kV | 85 | 145 | 215 |
機械壽命 |
|
|
|
|
-真空管 | cycles | 10000 | 10000 | 10000 |
-負荷開關和接地開關 | cycles | 2000 | 2000 | 2000 |

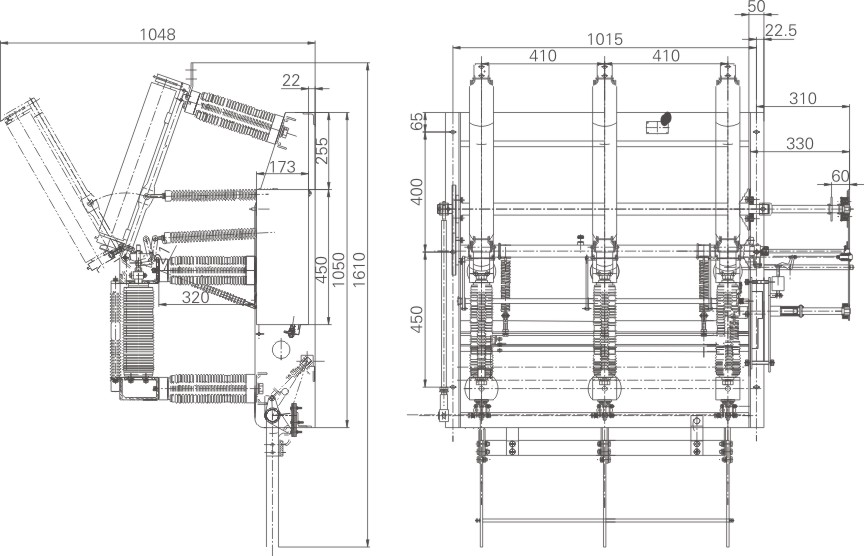

外形尺寸圖
